Параллельный АЦП

На рис. 2 показ пример реализации параллельного метода аналого-цифрового преобразования в трёхразрядный двоичный код.

Тремя разрядами можно представить восемь различных чисел, включая нуль, следовательно, требуется семь компараторов. Семь эквидистантных опорных напряжений образуются с помощью резистивного делителя напряжения, причём каждое из них уменьшено на U-0,5МЗР. Зависимость между относительным входным напряжением Uвх./U1МЗР. и выходным двоичным кодом представлена в таблице.

Необходимое преобразование комбинаций состояний компараторов осуществляется приоритетным шифратором, алгоритм работы которого легко сформулировать по данным таблицы

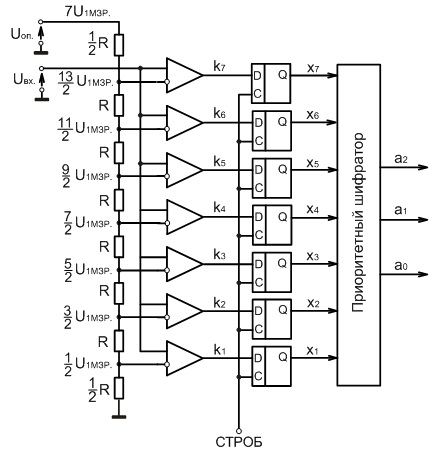

Рис. 2. Параллельный АЦП

Таблица - Переменные состояния в параллельном АЦП в зависимости от величины относительного входного напряжения

Относительное входное

напряжение Uвх. / U1МЗР.

Состояния на выходах компараторов

Выходной код

k7

k6

k5

k4

k3

k2

k1

а2

а2

а2

0

1

2

3

4

5

6

7

0

0

0

0

0

0

0

1

0

0

0

0

0

0

1

1

0

0

0

0

0

1

1

1

0

0

0

0

1

1

1

1

0

0

0

1

1

1

1

1

0

0

1

1

1

1

1

1

0

1

1

1

1

1

1

1

0

0

0

0

1

1

1

1

0

0

1

1

0

0

1

1

0

1

0

1

0

1

0

1

Для того, чтобы предотвратить ошибку кодирования, которая может возникнуть в результате разной скорости срабатывания компараторов, в схему введена промежуточная память в виде регистра из срабатывающих по фронту D – триггеров, переключающихся при подаче стробирующего импульса СТРОБ. Стробирующий импульс поступает через время, достаточное для окончания переходных процессов в компараторах. Результат преобразования сохраняется в регистре до прихода следующего стробирующего импульса.
